哪个硬核工程师的入门之路不是从点亮第一颗LED开始的？
那么，若想点亮一个 RGB LED 灯，究竟需要多少个器件？又要编写多少行代码？你想或许需要单片机的精密控制，需要电阻、电容等元件的协同配合，还需要反复调试的代码逻辑。
这块开发板是基于英飞凌最新推出的LED驱动器TLD4020设计的，有什么特别之处呢？听听豆豆与英飞凌工程师怎么说——
26
Aug . 2025
点灯，先从这块开发板开始！
分享至
TLD4020是一颗什么样的芯片？

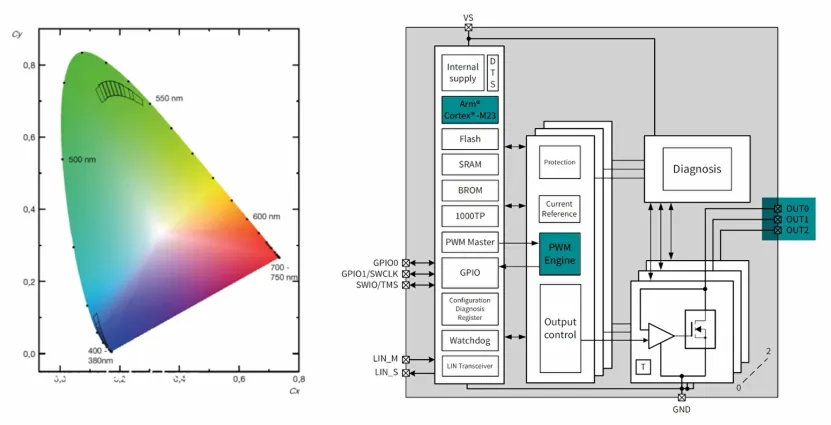

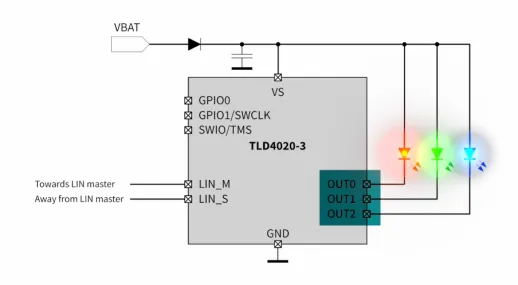

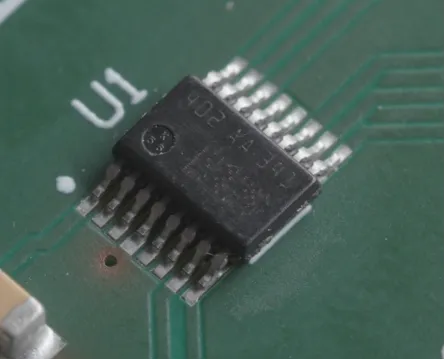

从功能上看，TLD4020就是一款3通道的LED驱动器，每个通道有高达51.5mA的输出电流，还可以进行并联配置，支持更高的负载电流，而且3个通道可以独立设置不同的PWM配置。

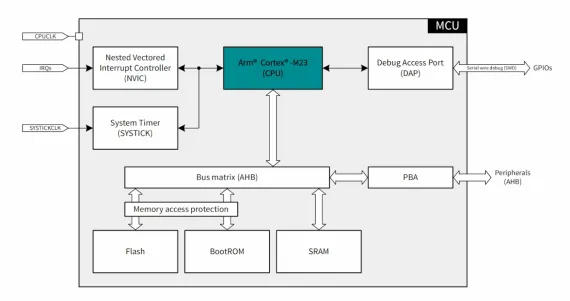

而从内部组成上看，TLD4020集成了一个Cortex M23内核，Cortex-M23是Cortex-M系列中最节能的，使用的是ARMv8-M架构， Arm Thumb+Thumb-2指令集。与内核配套的片上存储包含：32 kB闪存、576B内存、3 kB SRAM以及用于启动固件和闪存程序的Boot ROM 。
除了Cortex M23内核，TLD4020还集成了这些资源：11位ADC转换、2个GPIO口 、1个11位数字温度传感器（DTS）、11位电源监控、支持LIN总线分流法（BSM）实现从节点位置检测（SNPD）自动寻址等等。
所以，说它是一个 LED 驱动器，没错，但它又不仅仅是驱动器，有了这样的配置，它可以做更多的事情，继续往下看。
TLD4020用在什么样的场景中？
我们知道LED 属于电流驱动型器件，对于普通LED的驱动，其亮度和寿命主要由通过的电流决定，所以驱动电源需提供稳定的直流电流，避免电流波动导致 LED 光衰或烧毁；驱动电源的输出电压需覆盖 LED 串的总电压，并留有余量。在日常照明、汽车车灯照明中，普通的LED驱动器就可以实现。
而随着汽车智能化的发展，车用氛围灯开始逐渐走进大众视野，成为高端智能汽车“标配”之一。氛围灯，以不同颜色的灯光，不仅能营造浪漫温馨的车内氛围，还能有效调节驾驶员和乘客的情绪，缓解视觉疲劳。在功能性上，氛围灯还可充当安全提示，比如以特定灯光变化提醒车门未关等状况。作为辅助装饰灯，氛围灯在提升车内美观性与驾乘舒适性的同时，又通过多样化的功能增强实用性。
车用氛围灯需要实现多变的颜色、精确的亮度控制，还要实现各种动态效果，如呼吸、音乐律动等。
复杂的灯光效果，再加上精准控制是车用氛围灯设计的一个难点。不过有了TLD4020，这就不是问题了。

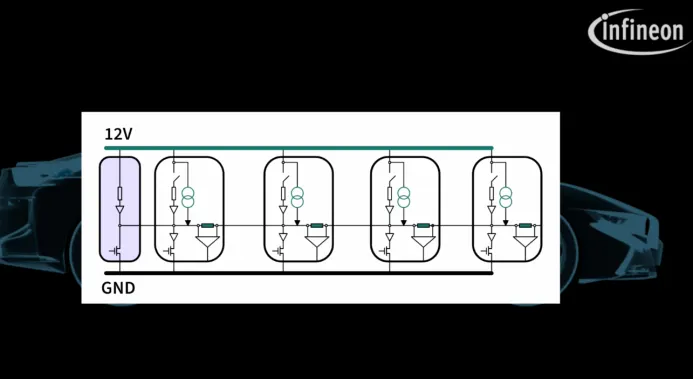

首先，TLD4020内部集成LIN收发器，其自动寻址功能可以精准定位每个RGB LED灯。
而LIN自动寻址还可以简化产线装配，更加模块化设计，自动寻址还可避免人工配置错误（如地址重复），减少因地址冲突导致的通信故障。动态地址分配支持故障节点的隔离与替换，增强系统容错性。在功能扩展上也比较灵活，能实现动态灯光效果，比如能根据驾驶模式自动切换。
然后就是非常重要的颜色控制了。RGB 氛围灯能够实现丰富多样的色彩变化，是红（R）、绿（G）、蓝（B）三种基色的不同比例混合而成的，这个比例需要经过专门算法的计算，还需要采用PWM技术来实现对 RGB光源亮度的控制。所以，让RGB三原色混合出目标颜色不是一件容易的事，一不小心就会翻车，混出“死亡”颜色。
TLD4020的MCU内核支持这样的算法进行混色和坐标转换计算，计算出RGB三个亮度比，得到经过精确计算和调整 RGB LED 的 PWM 占空比，芯片内部的3路16bit PWM Engine发生器，输出3路PWM信号控制RGB LED灯，就可以使它们发出的光按照特定比例混合，从而得到所需的目标颜色。

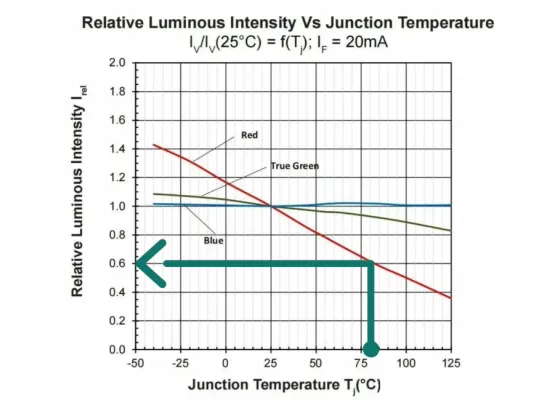

LED作为半导体，其长时间发光会带来温度的提升，而当温度发生变化时，由于红光、绿光、蓝光LED 的发光效率变化不一致，特别是红光的发光效率变化较大，会导致原本设定的颜色比例失衡，从而使混光后的颜色发生偏移。

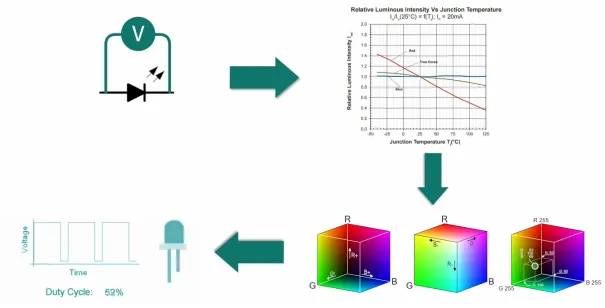

TLD4020内部集成了11 位数字温度传感器（DTS）可以监测LED温度的，实时反馈给MCU内核，通过计算当前温度得到对应的LED坐标，使用这个参数，经过调光校准算法，计算出当下温度当前颜色的PWM值。这就是RGB LED的温度补偿，为了方便调试，针对TLD4020，英飞凌提供了混色和温度补偿算法接口API，可以直接调用。
TLD4020调试会不会很麻烦？
我帮大家试过了，只需要简单几步就可以愉快的点灯。

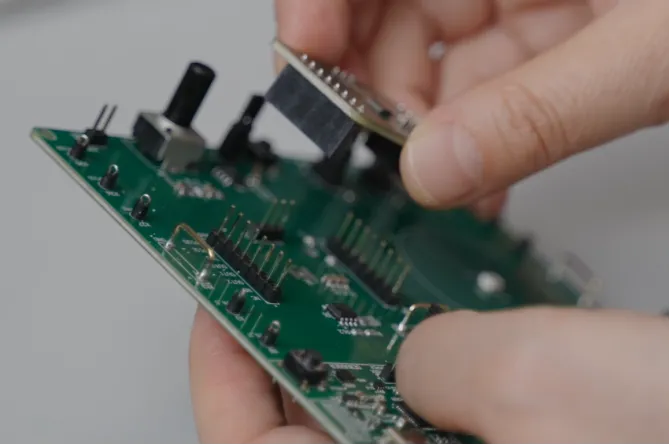

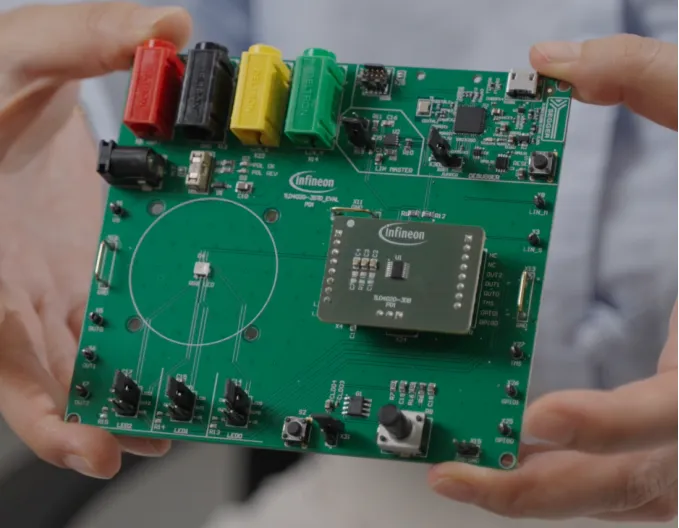

硬件上，使用的是这套评估板，包括TLD4020核心板和底板。两块板通过这三个接插件连接在一起，采用子母板的形式也是为了方便调试，更是方便大家设计符合自己的底板。

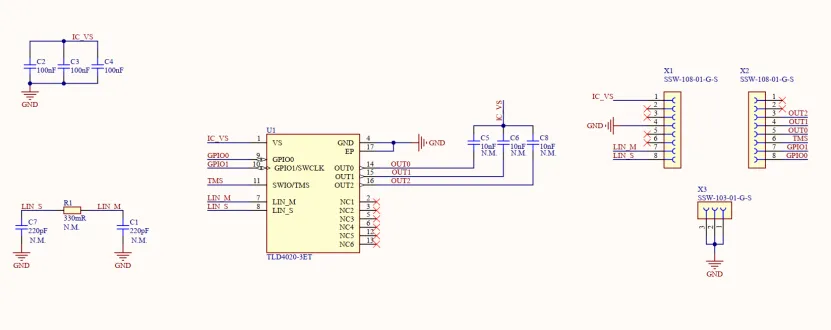

其中核心板是TLD4020的典型应用电路，外围电路非常简洁。

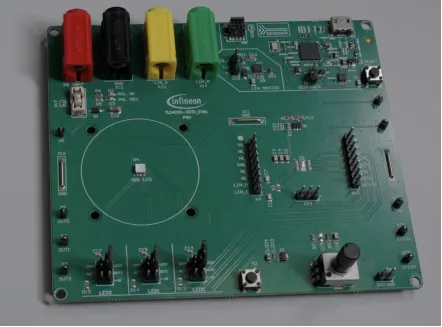

而底板上的功能比较多，主要包含：
- 板载调试器部分，可以通过USB连接到PC上，将代码下载至TLD4020里
- LIN 收发器部分，使用了TLE7259收发器，以及LIN_S，LIN_M两个端口
- 一个RGB灯，可以展示控制效果，同时三个输出端口也做了测试点、以及接插件引出，方便外接LED进行调试
- 整板电源输入
软件上，需要安装Keil软件，相信只要调试过单片机的小伙伴，对Keil一定非常熟悉了，不必多介绍了。
有了Keil之后，再安装Infineon MCU Configuration Wizard， TLD4020芯片包，在Keil里就能看到导入器件包了，就可以给开发板上电了。

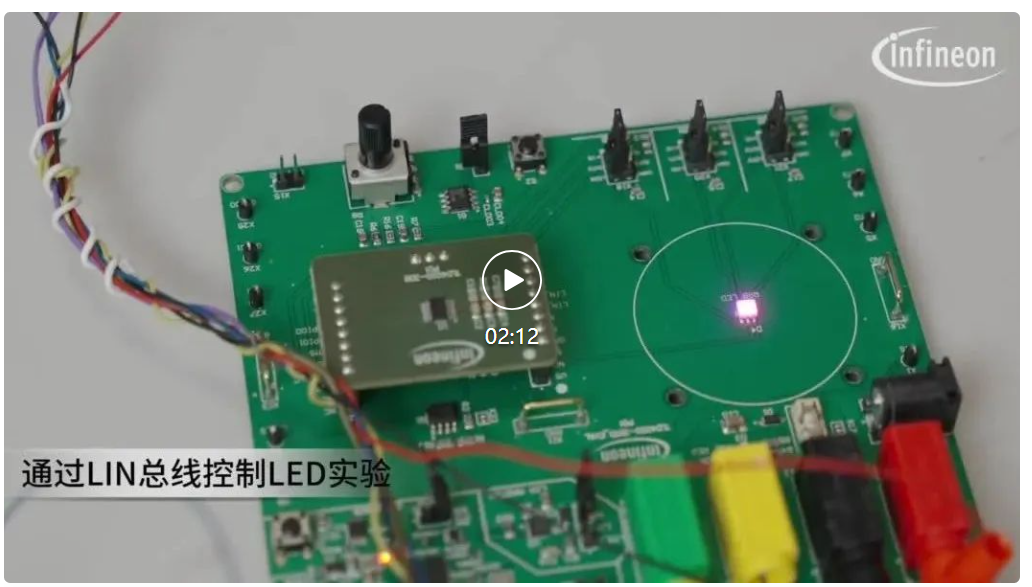

上电之后，在keil的pack installer 里找到TLD4020，然后点击Examples，这里包含了测试历程。先打开“BLINKY_SIMPLE_EXAMPLE”例程，这个程序是用来测试板载的RGB的，编译程序，然后将程序下载到板卡里，就可以看到板子上的LED色彩轮流变换了。
通过板载的电位器，还可以调节LED的亮度，只需要将“ADC11_POTI_SWTRG_EXAMPLE”程序编译下载到板卡就可以了，变化过程非常丝滑。
至此，不需要写一行代码，就能完成点灯了，我说的没错吧。
