栅极驱动器搭配1200 V碳化硅SiC 功率开关的半桥配置评估板

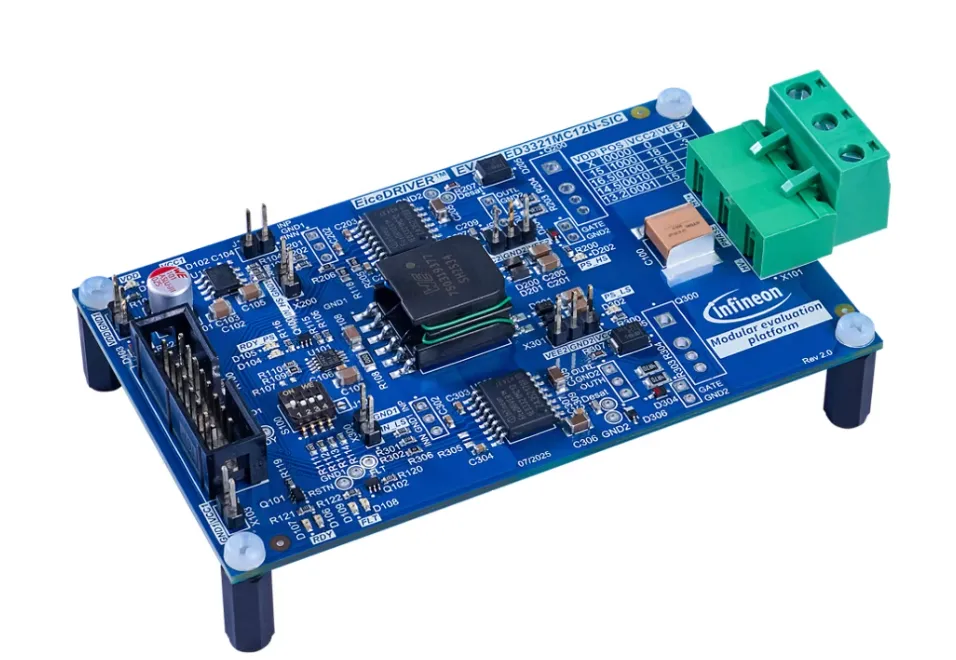

英飞凌EVAL-1ED3321MC12N-SIC评估板是模块化评估平台的一部分，可简化EiceDRIVER™ 1ED3321MC12N栅极驱动器与功率开关在半桥配置下的测试验证。该评估板可独立工作，也可插入EVAL-DCLINK-DPT主板，帮助设计工程师测量参数或进行双脉冲测试（DPT），并且兼容EiceDRIVER™ 1ED332xMC12N全系列IC。
产品型号：
■ EVAL-1ED3321MC12N-SIC
11
May . 2026
新品 | 栅极驱动器搭配1200 V碳化硅SiC功率开关的半桥配置评估板
分享至

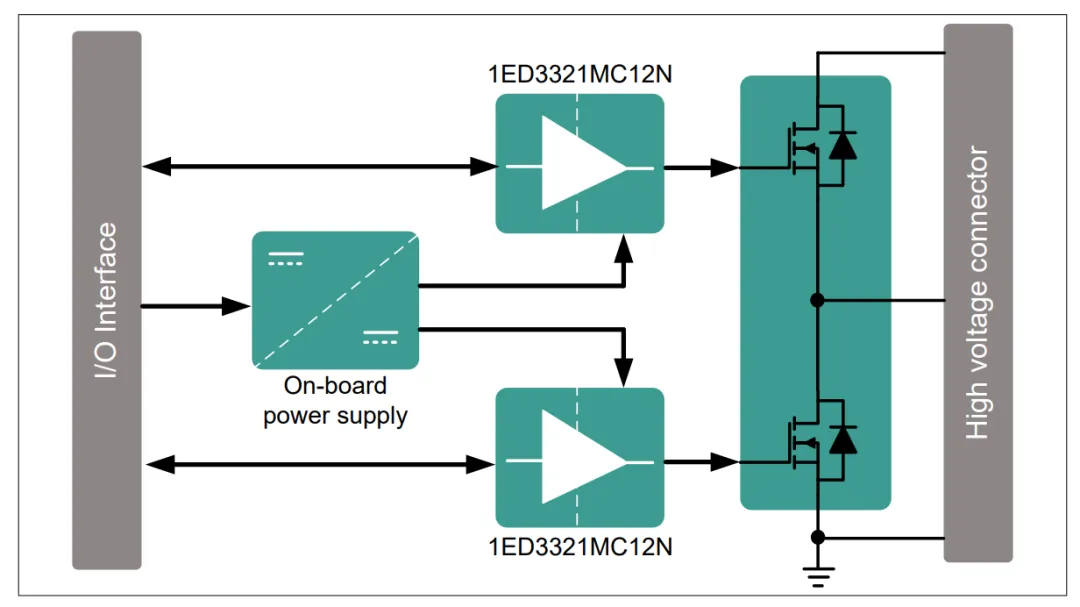

产品框图
产品特性
■ 单通道隔离式栅极驱动器
■ 最大输出电压40V
■ 适用于高达2300V的Si和SiC开关器件
■ 高共模瞬态抗扰度>300kV/μs
■ 11V/12V欠压锁定保护
■ 85ns传输延迟（输入35ns）
应用价值
■ 评估板搭载一颗CoolSiC™ G2 1200V SiC MOSFET (IMZC120R017M2H)以及一个采用2EP130R变压器驱动器的隔离电源
■ 仅需连接至EVAL-DCLINK-DPT主板，即可实现高级测试功能
■ 便于测量，配置简单直接
■ 板载包含电源
竞争优势
■ 只需连接至EVAL-DCLINK-DPT主板即可开启高级测试体验
■ 凭借精确的VCEsat (DESAT)检测实现卓越的保护功能
■ 在严苛环境中拥有超过300kV/μs的CMTI表现
应用领域
■ 工业电机驱动与控制
■ 光伏
■ 不间断电源
■ 电动汽车充电
■ 伺服电机驱动与控制
■ 家用空调
■ 通用电机驱动
■ 单相组串式逆变器解决方案
■ 电池储能系统
👇扫描下方二维码获取👇
评估板原理图、PCB布局等设计文件
