在现代汽车中，众多电子控制单元（ECU）负责控制各种功能，如发动机管理、传动控制、制动系统和信息娱乐系统。每个 ECU 通常都配备有自己的 MCU，这增加了汽车电气架构的总体复杂性和成本。
车灯的情况也是如此，前后左右的车灯通常都有各自独立的 ECU。尤其在一些车灯包含成百上千个像素，或者灯是由多块分散的印刷电路板（PCB）组成时，以市场现存大量量产的 LED 驱动解决方案而言，每个灯板都需要使用一片 MCU 来作为控制的转发点来提升系统的可靠性，通讯速度以及电磁兼容（EMC）性能。
本文以 TLD7002-16ES 为例，提出了一种使用 UART OVER CAN 通讯接口来降本并且提升 EMC 性能的解决方案。
TLD7002-16ES 是一款 16 通道的汽车 LED 恒流源驱动芯片，具有全面的保护和诊断功能，支持高达 2M 通讯速率 UART OVRE CAN。它旨在控制最高达 76.5 mA 电流的 LED 作为线性电流 sink（LCS）。并联电源输出级实现更高的负载电流。每个独立的电源输出级都配置了存储在 OTP 中的 6 位电流设置值，并且可以设置 16 个独立的 PWM 配置。高速照明接口用于设备OTP 编程、配置、控制和诊断反馈。该芯片可以直接驱动多像素 LED，并且省去灯板上额外的 MCU。
此外，TLD7002-16ES 可以用作网关来控制其它的外置 LED 驱动，例如：线性恒流源（英飞凌 LITIX™ Basic+ 家族） 或者 DC/DC 转换器（LITIX™ Power）。再不增加额外 MCU 的基础上，可以沿用现有的方案，甚至减少 UART OVER CAN 线性 LED 驱动芯片数量，以支持更高的系统输出电流。通过以上方式可以有效优化系统成本。

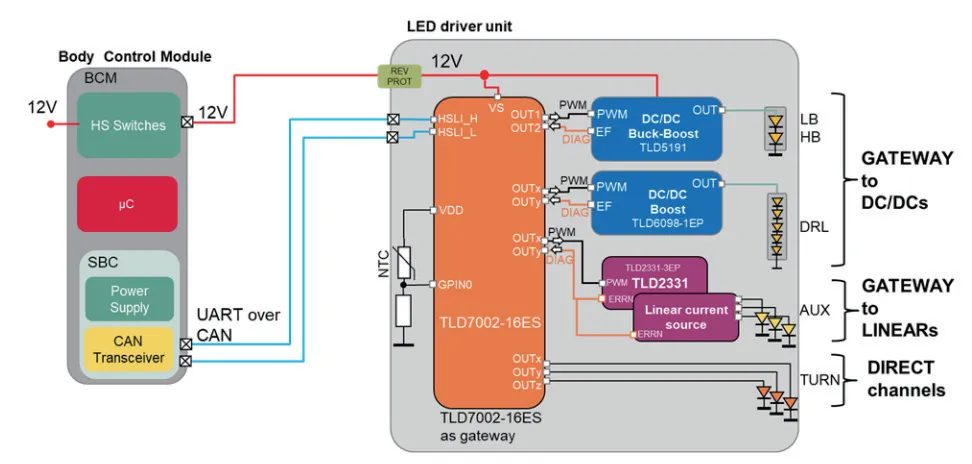

图1 TLD7002-16ES网关实现范例
TLD7002-16ES 是一款具有 HSLI 接口（CAN OVER UART）的智能 16 通道 LED 驱动器。
在英飞凌 TLD7002-16ES 的参考设计中，该芯片被用作网关，以控制多个外部 LED 驱动器，包括线性电流源（LITIX™ Basic+ 家族）或 DC/DC 转换器（LITIX™ Power 家族）。
以下将这些不在 TLD7002-16ES 上集成的 LED 驱 动器称为外部 LED 驱动器。这些外部驱动器负责驱动连接到外部 LED 驱动器上的 LED，而直接负载则是指由 TLD7002-16ES 输出直接驱动的 LED。
网关方法具有以下优势：

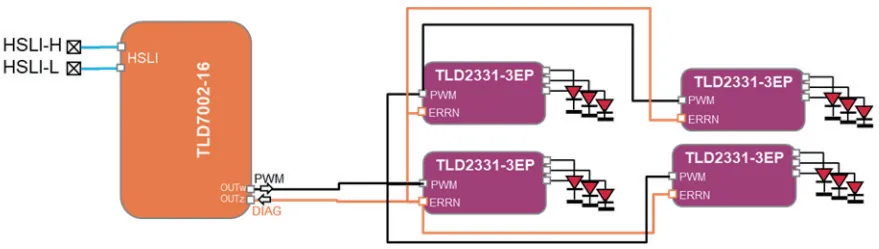

图2 外部的LED驱动和TLD7002-16ES的临近的2个通道连接
使用 TLD7002-16ES 作为网关来控制外部 LED 驱动器，需要以下连接：
因此，一个“网关通道”可能占用 TLD7002-16ES 的两个输出：一个用于 PWM，一个用于诊断。

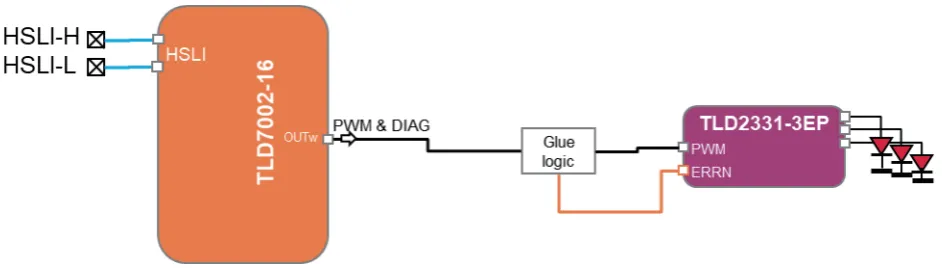

图3 PWM和诊断合并在TLD7002-16ES的单个输出
当多个线性电流源连接到单个 PWM 输出，并且 Fault 引脚收集到一个 TLD7002-16ES 输出时，TLD7002-16ES 的总输出通道使用量可以减少一半。
在某些情况下，单个 TLD7002-16ES 通道可以通过简单的变通方法同时服务 PWM 和诊断目的。

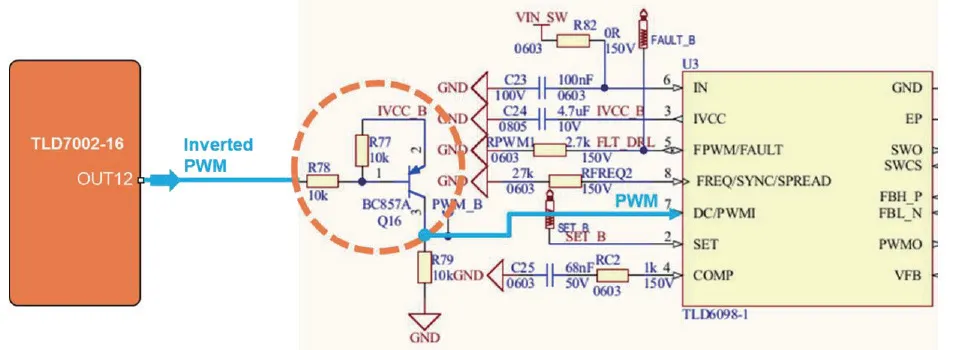

图4 TLD7002-16ES PWM信号整形
TLD7002-16ES 是一个低侧开漏电流沉，因此它生成的 PWM 是反向。这个反转的 PWM 信号可以通过软件轻松，但更优的方法是在TLD7002-16ES 拉电流时产生高电平PWM（即TLD7002-16ES 输出使能时）。保持反向的PWM 可能会在外部 LED 驱动器的输出端产生非期望的毛刺。
PWM 信号的反向可以通过使用一个简单的 BJT 晶 体管来实现，如图 4 所示。为了减少功率损耗，可以TLD7002-16ES 的 OUT12 通道的电流设置为最小值（5.6 mA）。此外，通过在基极上使用 10 kΩ 电阻，可以进一步减少功率损耗。但是，这可能会导致虚假的开路（OL）检测和 OUT12 通道的电流警告，应用软件必须忽略这些警告。或者，基极电阻 R78 可以使用较低的欧姆值（例如 330 Ω），这样可以允许输出保持在较高的电平，从而防止出现 CUR_WRN 或 OL 警告。

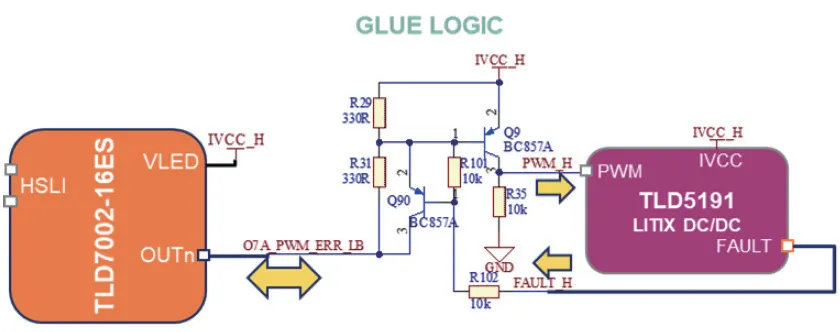

图5 粘合逻辑以提供PWM并监控故障引脚
使用单个 TLD7002-16ES 引脚和简单的粘合逻辑电路，可以执行 PWM 并检索外部 LED 驱动器的诊断信息。
该电路有以下主要任务：
具体工作原理为：
Q9晶体管实际上为TLD5191ES 提供了一个清晰的（逻辑电平 HIGH/LOW）PWM 信号。如果TLD5191ES 检测到故障，则 FAULT_H 线将被拉低， 从而打开 Q90 晶体管，导致 OUTn 引脚的前向电压降低到 VBE(Q9) + 0.2 V（Q90 饱和电压）。如果 VFWD_ WRN阈值在一次性可编程（OTP）存储器中设置为1.25 V， 那么在外部 LED 驱动器故障期间降低的 VFWD 电压将在TLD7002-16ES OUTn引脚上产生VFWD_WRN信号。
需要注意的是，TLD7002-16ES 的 VLED 引脚和粘合逻辑的供电电压都是连接到 IVCC_H（5 V），该电压由 TLD5191ES 提供。这是必要的，因为 TLD7002-16ES 的诊断是基于差分电压读取 VLED-OUTn（或 VS-OUTn）来实现的。此外，外部LED 驱动器（TLD5191ES）的 PWM 信号必须在典型的逻辑电平上工作。或者，也可以使用 TLD7002-16ES的VDD引脚作为 PWM 粘合逻辑的供电电压，但需注意 VDD 引脚最多只能提供 10mA 的电流。
图 5 显示了粘合逻辑，具有以下要求：
可选规则：确保 OUTn > OL（0.5 V），以避免误触发 OL 检测。
诊断检测机制：
当 ERRN 流出电流（错误出现）时，R4 被旁路， 由 OUTn 读 取 VFWD=VBE (Q9) +VSAT(Q90)， 在这种情况下，会将产生一个 VFWD_WRN（小 VFWD）。
当 ERRN 不流出电流（ 错误不出现） 时，R4 的压降必须足够大，以防止 OUTn 检测 VFWD_WRN 或 SLS。然而，这个压降又不能过大，以免触发 OL 警告。
OTP设置
IOUTn = 5.6 mA 。这是 TLD7002-16 上可能的最小输出电流，用于减少功率损耗。
VFWD_WRN = 1.25 V 。在 R4 被旁路时，该值必须大于VBE(Q9)（低温）+ VSAT(Q90) =>，只有在这种情况下，错误才会被检测到。
对于指令应用程序，例如 BCM，要检测外部 LED 驱动器通道中的故障，需要一个 TLD7002-16ES 输出采样外部驱动器的 Fault（或 ERR）引脚。
为了利用 TLD7002-16ES 的 诊断功能， 例如去抖动功能，当外部LED 驱动器的故障引脚活动时，触发TLD7002-16ES 的警告标志是一种便捷的方法。实现这一点的一种方法是使用外部驱动器的故障引脚来触发TLD7002-16ES 的 OL 警告或 VFWD_WRN 警告。这通常是通过外部粘合逻辑来实现的，如图 9 和图 10 所示。
OL 和 VFWD 警告检测机制在 TLD7002-16ES 数据手册中有详细解释。

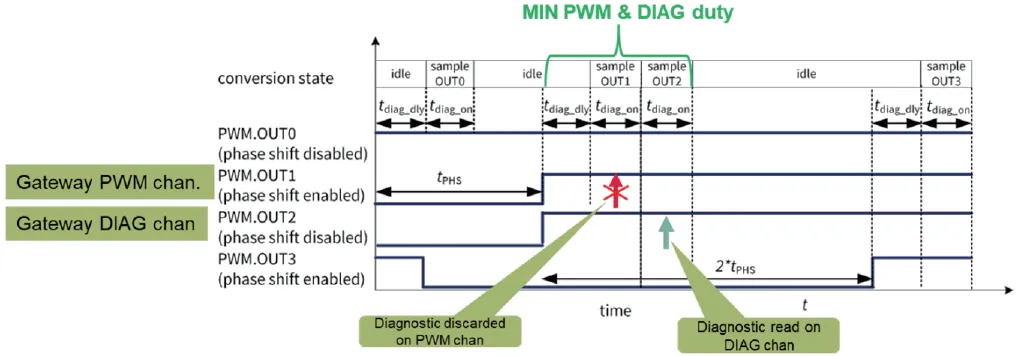

图6 TLD7002-16ES网关通道时序：PWM产生和诊断采样
如果在两个不同的 TLD7002-16 通道上执行 PWM 和诊断（见图 6），那么正确地分配 PWM 和 DIAG TLD7002- 16 通道号码并了解其 PWM 约束是非常重要的。在网关通道上的 PWM诊断序列应该按照以下顺序进行：
在诊断 ADC 读取之前提供 PWM 是有利的，以确保外部 LED驱动器已被激活，从而使其故障引脚能够被 TLD7002-16正确采样。但是，通过适当的去抖动设置， 这个顺序要求可以被忽略。为了实现上述序列，建议将 TLD7002-16 OUTn 通道指定为 PWM 通道，将 OUTn+1 通道指定为诊断通道。
TLD7002-16ES 具有最小 PWM 开 启 时 间 约 束， 以 确 保 准 确 的 诊 断 读 取， 因 为 大 多 数 诊 断 标 志 在 TLD7002-16 上都是基于 VFWD 读取的。这些约束在此 简要概述，并在TLD7002-16数据手册 [5] 中有详细描述。
其中，N 等于禁用相移的前一个通道的数量。因此， 网关 DIAG 和 PWM 通道必须遵守适当的最小占空比。
例如，在图6中，网关函数在 OUT1和OUT2 上实现， 同时考虑以下情况，并将 OUT0 分配给不同的 LED 灯串：

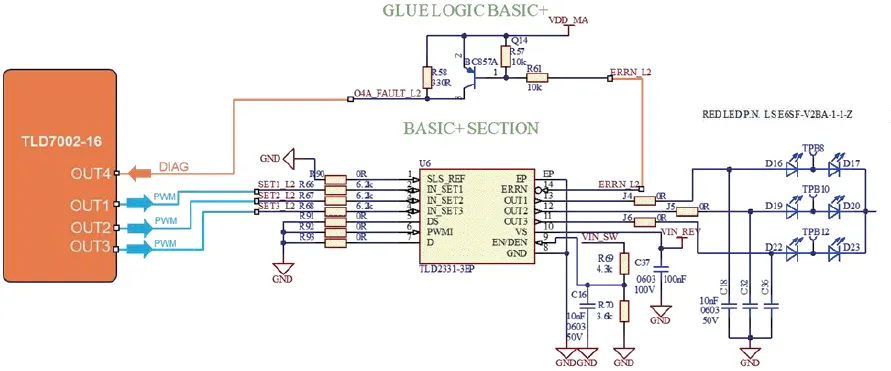

图7 驱动外部线性恒流源TLD2331-3EP
TLD2331-3EP 作为一个 3 通道的高边恒流源，可以与 TLD7002-16ES 以如下的方式连接：
TLD2331-3EP的3条SET信号分别连接到TLD7002- 16ES 的 3 个输出端，这些输出端分别控制 3 个 IN_SET 通道。每个通道可以独立控制，实现高精度的电流调节和出色的动画效果。
TLD2331-3EP 芯片的 ERRN 引脚连接到下一个可用的 TLD7002-16ES 输出端，用于故障诊断。

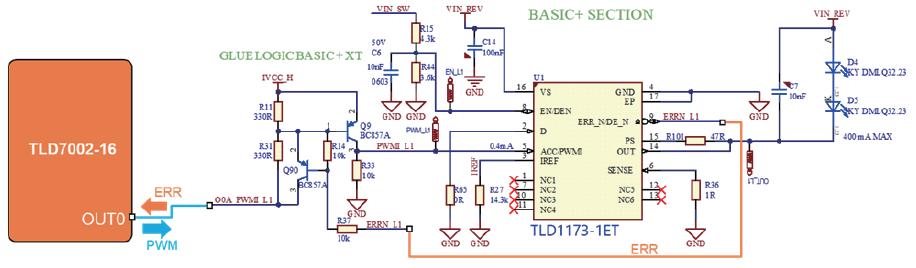

图8 驱动单通道低边线性恒流源芯片TLD1173-1ET
TLD1173-1ET 与 TLD7002-16ES 之间的连接如下：
一个 TLD7002-16ES 输出端同时连接到 TLD1173- 1ET 的 PWM 和 ERRN/DEN 引脚。PWM 和 ERRN/DEN 胶合逻辑电路在之前章节中详述过。
这允许降低最小占空比（见 TLD7002-16ES 数据手册 [5] 的第 7.2 章） 。例如，对于图 5 中的电路，启用 OUT0 的相移，禁 用 OUT1，2，3，4 的相移 ，将 SLS 设置为 0，以便只关心 VFWD_WRN 标志 。
有 关 OTP 模 拟 和 编 程 的 更 多 详 细 信 息， 请 参 阅 TLD7002-16 OTP 编程 [3] 和OTP参数设置 [4] 应用笔记。
TLD7002-16ES 智能网关芯片通过 UART OVER CAN 通讯口线，实现车灯 ECU 的 MCU-Less 架构。这 种设计减少了 40% 硬件复杂度及 25% 线束需求，推动了域集中式电气设计的革新。同时，它能更好满足软件定义汽车（SDV）对车灯系统的动态配置需求。单芯片集成方案替代传统分立设计，降低 30%BOM 成本。作为高性价比车灯控制平台，TLD7002-16ES 兼顾了功能安全、灵活扩展与可靠性升级，为智能车灯系统提供了坚实的硬件基础支撑。
