内含影片丨一文了解英飞凌最新USB 20Gps解决方案

Jul . 2025

分享至

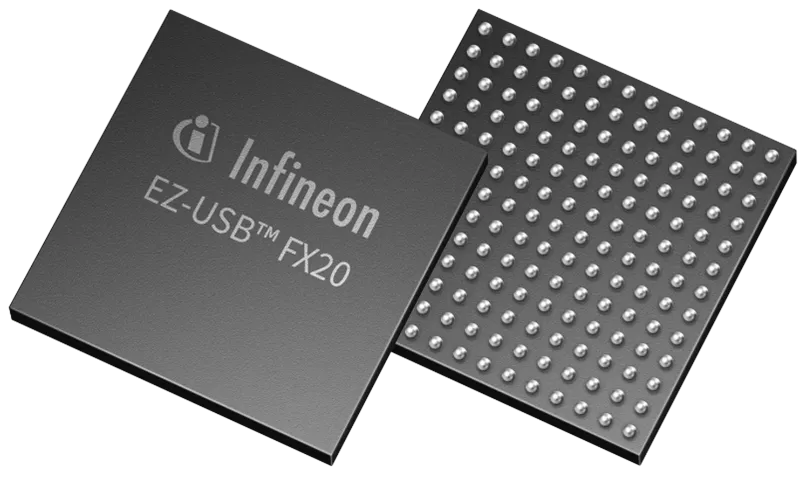

EZ-USB™ FX20 是基于英飞凌业界领先的 EZ-USB™ FX3 控制器的基础上，进一步提高了总带宽，达到 17.6 Gbps，相比前代产品的3.2Gbps提升了550%。它支持使用长达 5 米的无源 USB 线，实现 USB 20Gbps 连接。

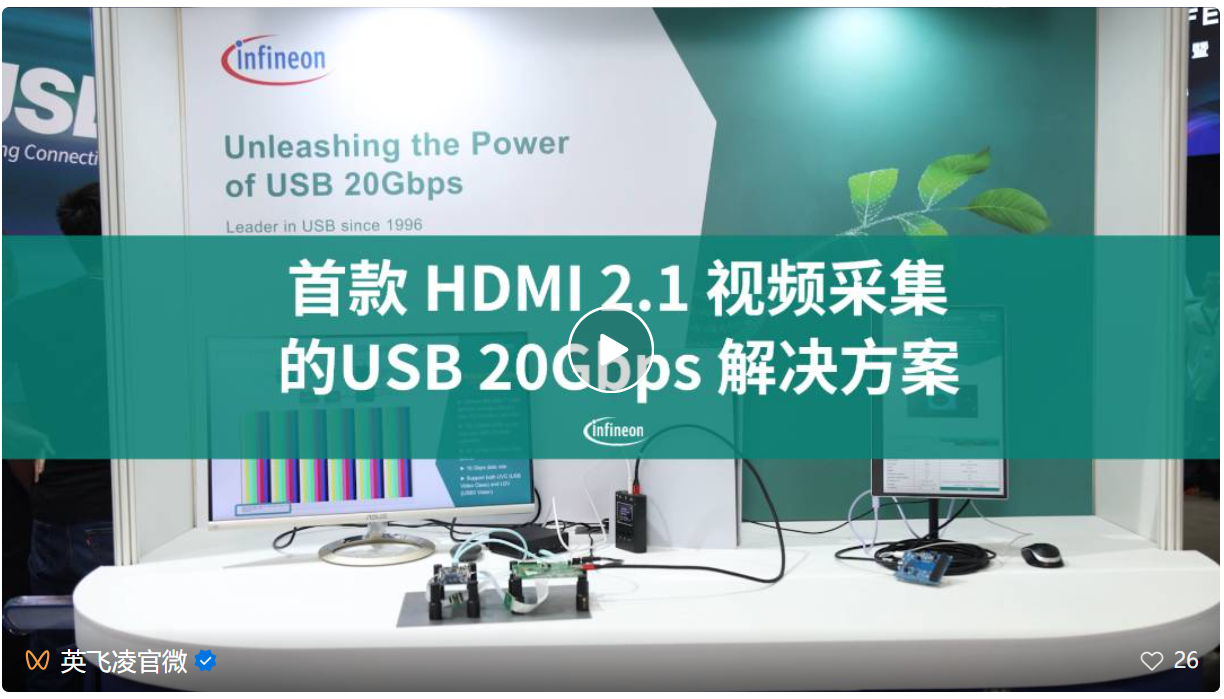

全球首款 HDMI 2.1 视频采集的 USB 20Gbps 解决方案！我们的 EZ-USB™ FX20 带来了三大突破：

创新的USB 3.2 PHY设计，支持高达 28 dB 的插入损耗
无压缩 4K 视频采集，速度高达每秒 120 帧
业界首创的 20 Gbps 传输距离，最远可达 5 米

观看影片

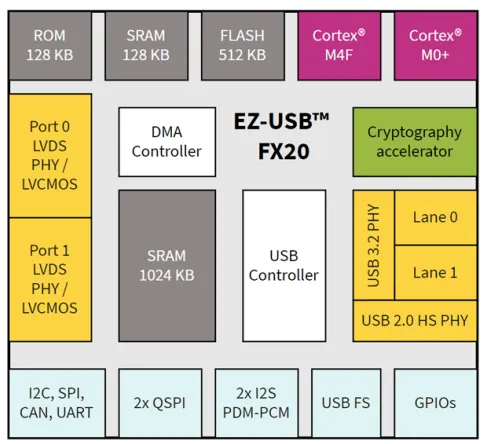

一、 EZ-USB™ FX20 的主要功能特性

USB 3.2 Gen2 设备端口

- 集成 PHY：20 Gbps、10 Gbps、5 Gbps、480 Mbps

- USB-C 插头方向检测和校正

双核 CPU

- 150 MHz Arm® Cortex®-M4F

- 100 MHz Arm® Cortex®-M0+

存储子系统

- 512 KB FLASH，用于启动代码和固件

- 128 KB SRAM，用于程序存储器

- 1024 KB SRAM，用于缓冲存储器

双模式高带宽数据接口

- LVDS 模式：多达16个1.25 Gbps的RX数据通道

- LVCMOS 模式：160 MHz DDR下，高达 32 位数据总线

外设 I/O 端口

- 2个四路SPI (QSPI)

- 支持八进制接口

- 8 个串行通信模块（I2C）

- 7 个串行通信块（I2C、SPI、CAN、UART）

- USB 全速（12 Mbps）设备

- 2x I2S/PDM-PCM 和 GPIO

密码学加速器

封装

- 10 x 10 毫米，169 球，球间距0.75 mm

二、EZ-USB™ FX20 的优势

性能相比前代产品提升 600%

减小 PCB 尺寸，降低物料成本

- 10X10 BGA 封装

- 支持 USB-C 直连，无需高速信号多路复用器

- 集成闪存

快速开始产品开发

- 利用配置工具快速启动固件

- USB 视频类（UVC），固件准备就绪

- USB3 Vision 固件准备就绪

- 支持 FMC 标准的开发套件，可快速连接到 FPGA 板

- 一体化编程/调试扩展板

- 硬件和软件的应用说明

三、EZ-USB™ FX20 的潜在应用

帧采集器
混合现实头显
3D 扫描仪
测试测量仪器

四、利用 EZ-USB™ FX20 开始您的设计

点击这里，购买EZ-USB™ FX20 开发套件(KIT_FX20_FMC_001)，并下载相关的硬件设计文件、 ModusToolbox™ 和用于 EZ-USB™ FX20 软件开发的软件工具。

点击这里，了解更多关于 EZ-USB™ FX20 相关信息。

文章来源：英飞凌官微
