在上一代CAPSENSE™ CSD中我们使用多频扫描功能，能够轻松地通过CS干扰测试，那么在最新一代的MSC中我们应该如何配置多频扫描呢？

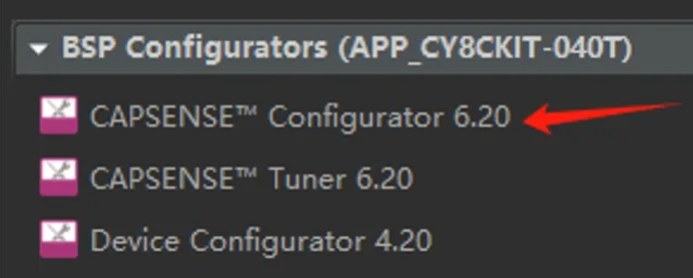

1. 目前使用新一代MSC触摸外设的产品主要是PSoC™ 4100S Max和PSoC™ 4000T两个系列。这些芯片的开发环境是ModusToolbox™ 。让我们创建CAPSENSE™工程，并使能CAPSENSE™，再打开工程下的CAPSENSE™ Configurator。（此处省略工程创建的过程）

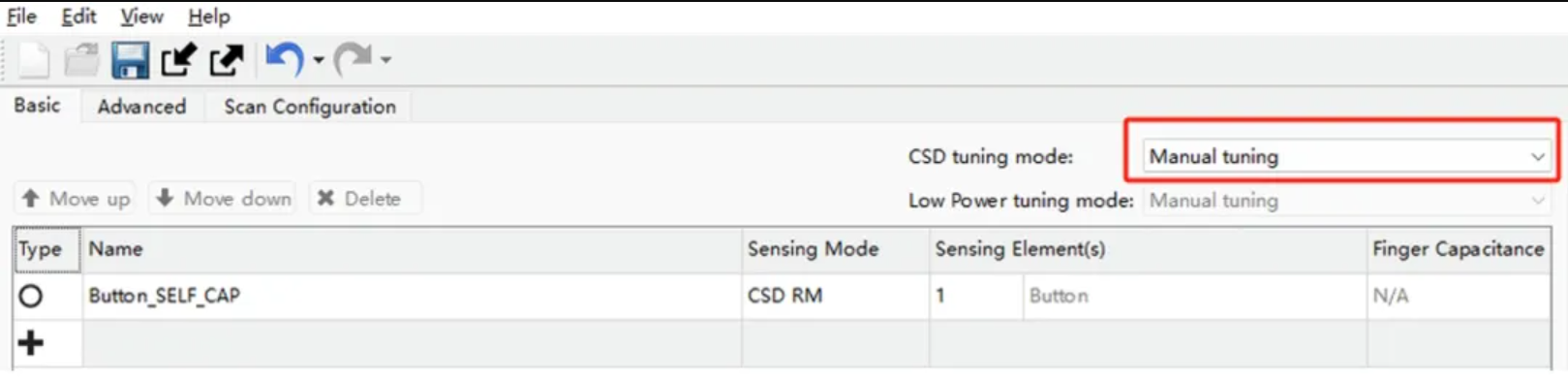

2.在触摸按键通道配置项中，我们添加一个名称为“Button_SELF_CAP”的触摸按键，然后再在CSD tuning mode 选择Manual tuning。【SmartSense (Full Auto-Tune) 模式不支持多频扫描】

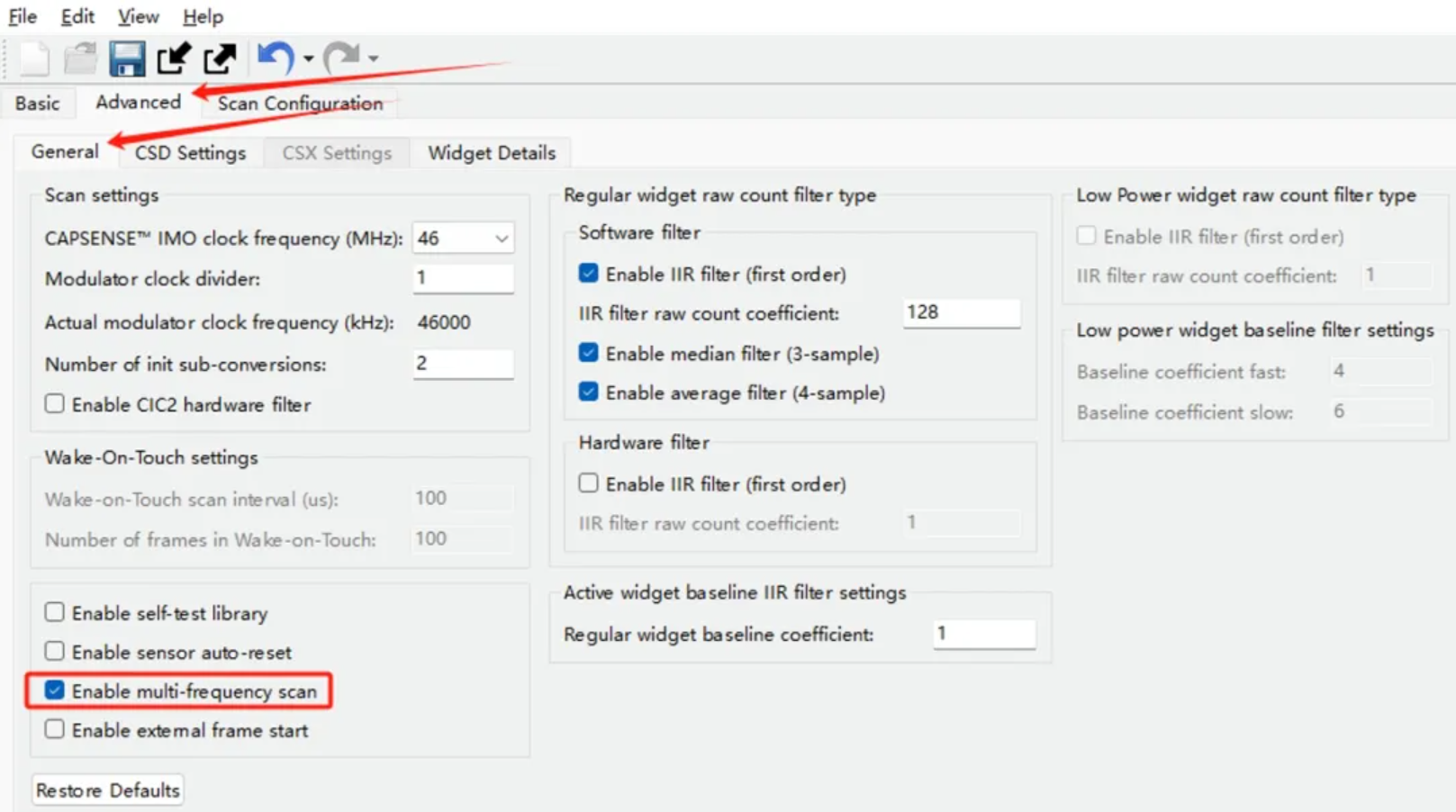

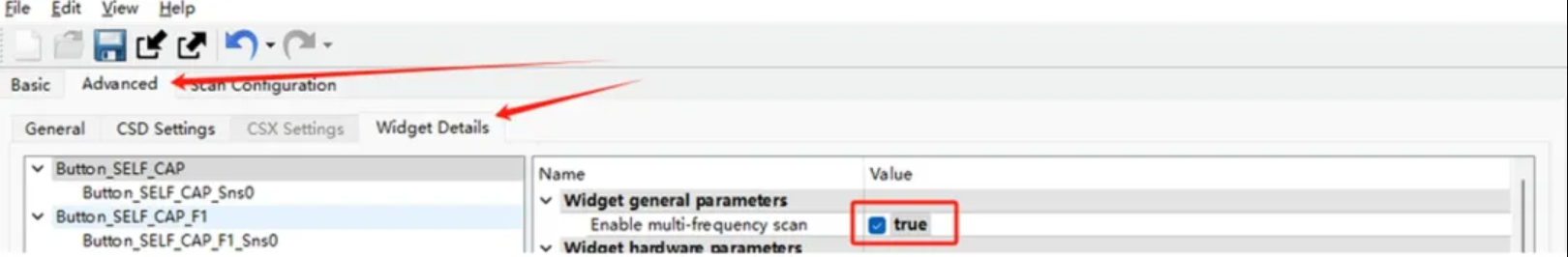

3.在Advanced标签页下的General和Widget标签页中勾选Enable multi-frequency scan。

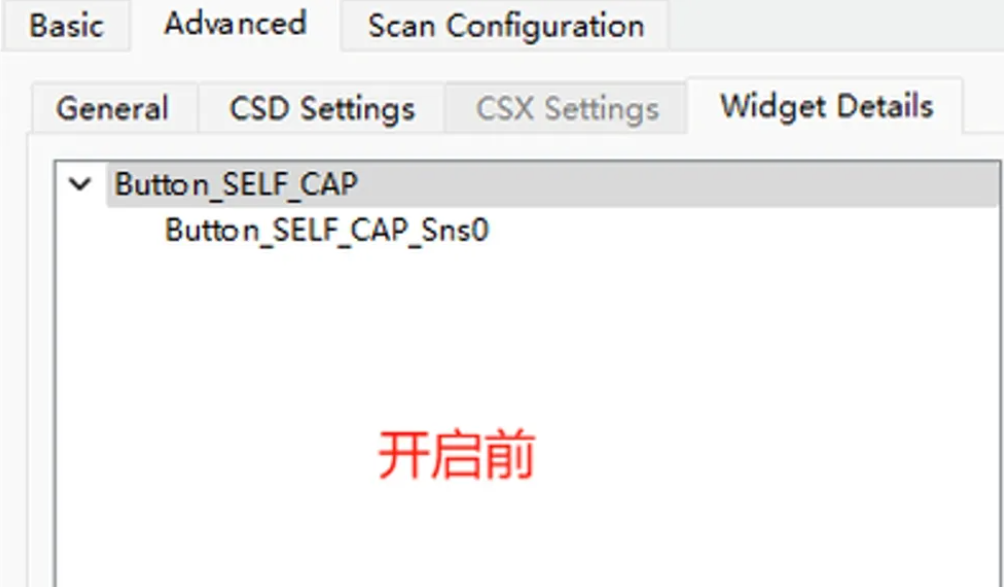

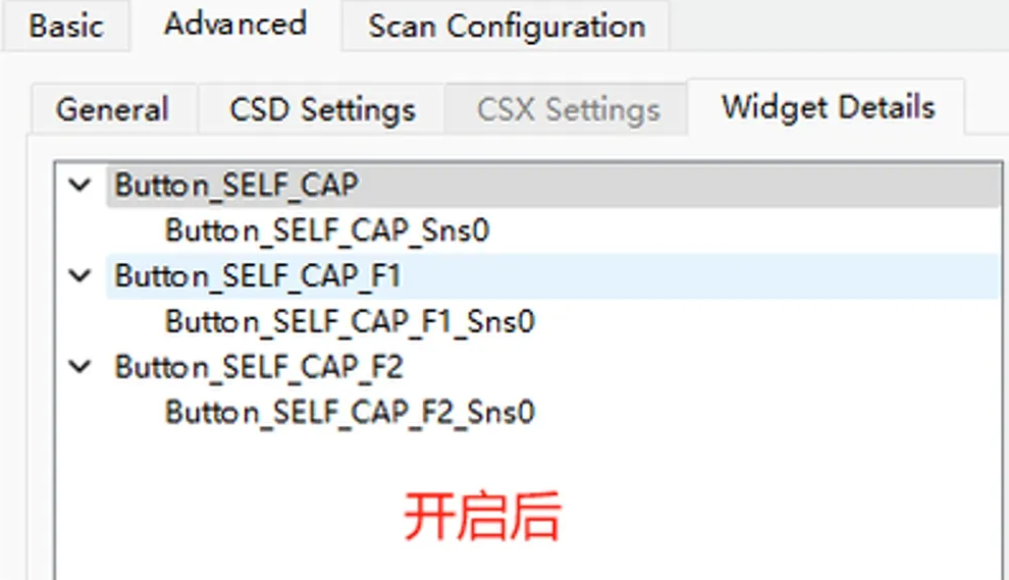

4.勾选Enable multi-frequency scan后，能看到最直观的变化是原本的1个触摸按键配置通道变成了3个。

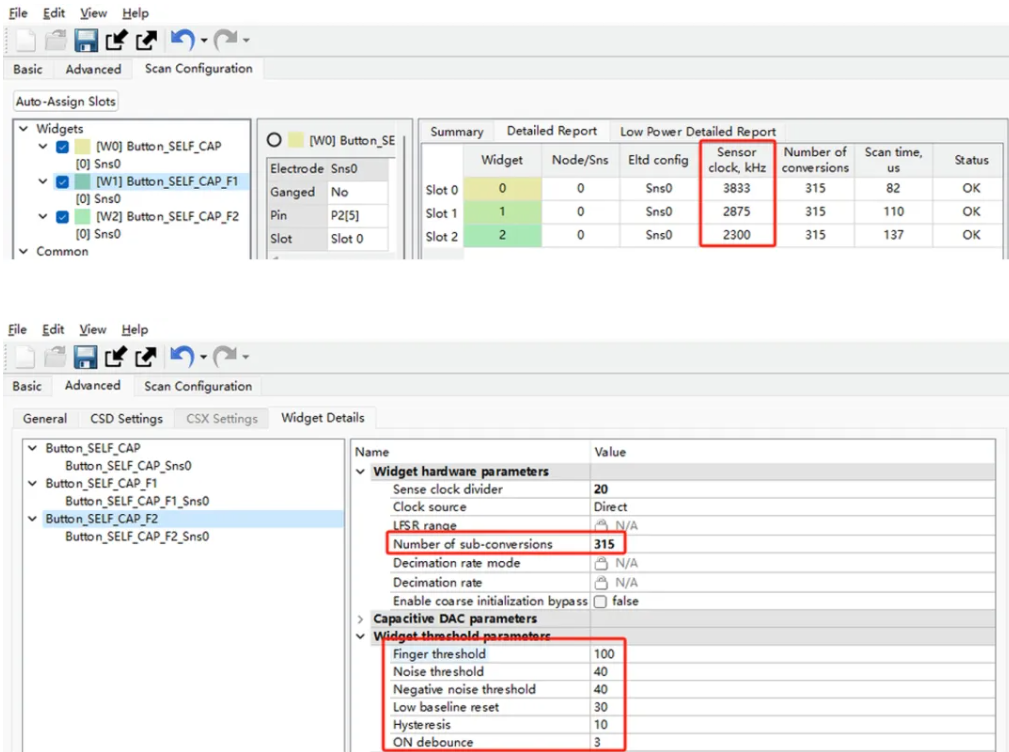

5. 此后我们需要修改这三个通道的sense clock divider，使用不同的分频来配置不同的sense clock，并且根据实际情况调试好按键在不同sense clock下的其他配置，例如Number of conversions, Finger threshold, Noise等。（可以简单理解成调试3个按键）

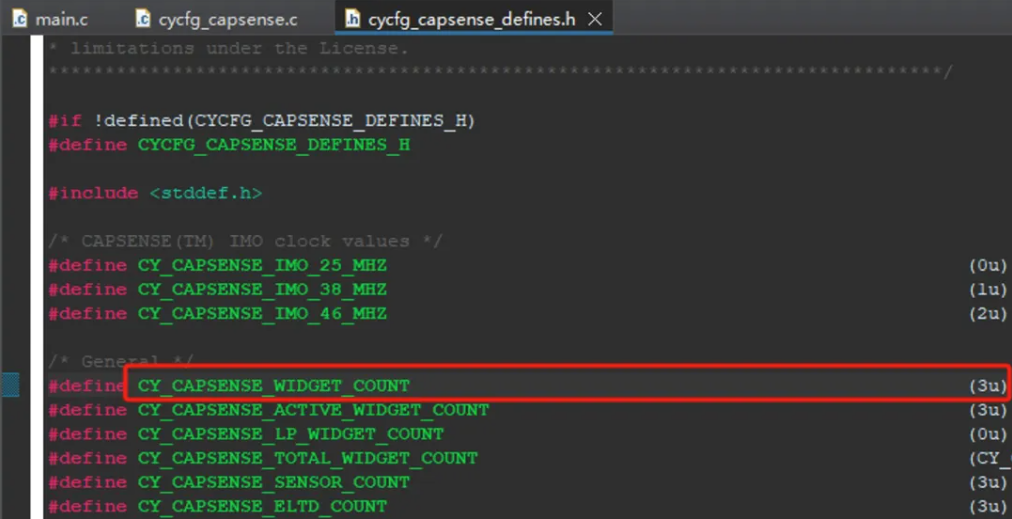

6. 调试完成合适的触摸效果后，我们转跳到相关代码，此时可以看到在代码宏定义中，Widget的数量同样也由原本的1u被定义成了3u。

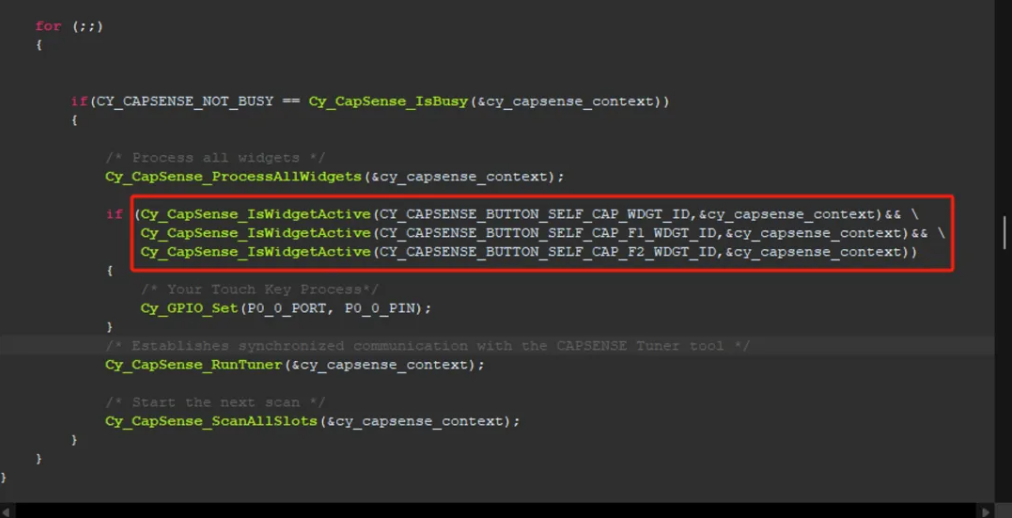

7. 那么，代码中处理有效按键的判断，也需要来判断这三个Widget通道。只有当三个Widget同时触发按下，我们才认为这是一个有效的按键。
