Aug . 2024
分享至
英飞凌AURIX™ TC4x系列微控制器嵌入式代码支持包使您能够使用Simulink为英飞凌32位TriCore™ TC1.8 AURIX™ TC4x系列微控制器设计实时应用程序，以及英飞凌AURIX™ TC4x系列系统级芯片块集支持包使您能够使用Simulink为英飞凌AURIX™ TC4x系列PPU设计实时应用程序。支持包包含了外设和IO模块诸如 Digital IO, TMADC, DSADC, PWM, Encoder, Resolver, FCC, SENT, CDSP, QSPI and Hardware Interrupts。在MATLAB 2024a版本里，它允许您使用Green Hills®, TASKING® SmartCode, HighTec LLVM和Synopsys® MetaWare等第三方编译器编译和运行代码，和Synopsys Virtualizer Development Kit第三方软体进行模拟测试。
两个配置过程相同可分以下几个STEP：

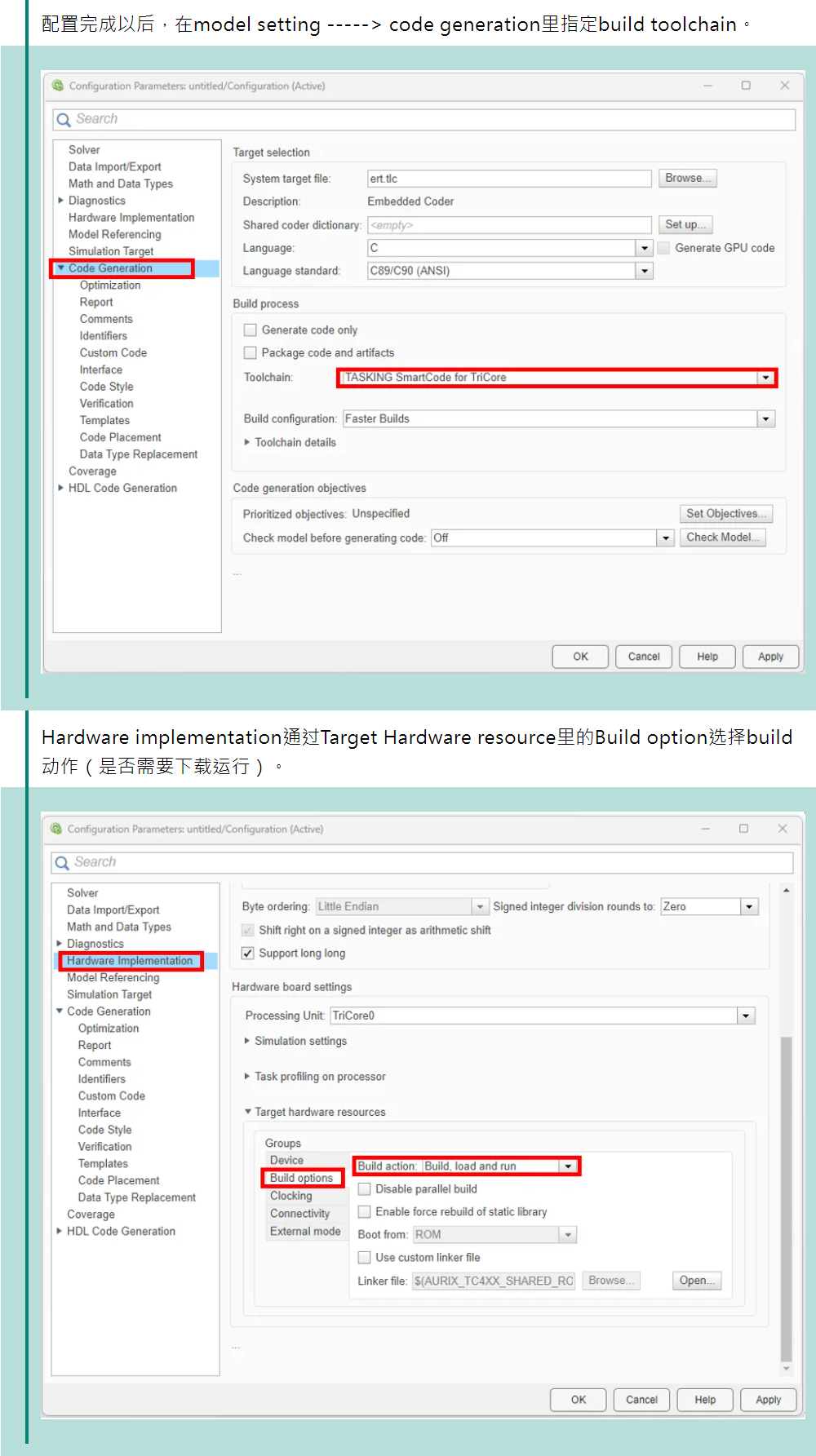

生成的代码时基于英飞凌 TC4x 底层驱动库iLLD。下面分别validate安装好的软件和工具，输入相应的路径，点击validate。
编译器需要向第三方申请，DAS从下面的链接可以下载：https://www.infineon.com/dgdl/Infineon-DAS_V8_0_5_SETUP-DevelopmentTools-v08_04-EN.zip?fileId=8ac78c8c8929aa4d018992adcfe97a61
至此支持包和工具安装完成。
安装完成后simulink Library Browser里可以看到这些内容，后续的版本里会逐步完善并增加内容。
完成以后，程序在目标板上运行。通过示波器可以实测波形验证。
HSP for AURIX™ TC4x 可提供快速且简易的模型化介面进行Prototyping的软体开发，且此支持包也提供整合编译软体以及简易的烧录工具，来达成初期开发平台上的所需功能，也可藉由将硬件模型化达到系统层级的模型化测试平台以达成实体化后的可追溯性，以利于缩短整体的开发以及验证时程。
