Apr . 2025
分享至
6.5A，5.7 kVRMS单通道
带隔离电源的栅极驱动器评估板
——SiC MOSFET半桥电路

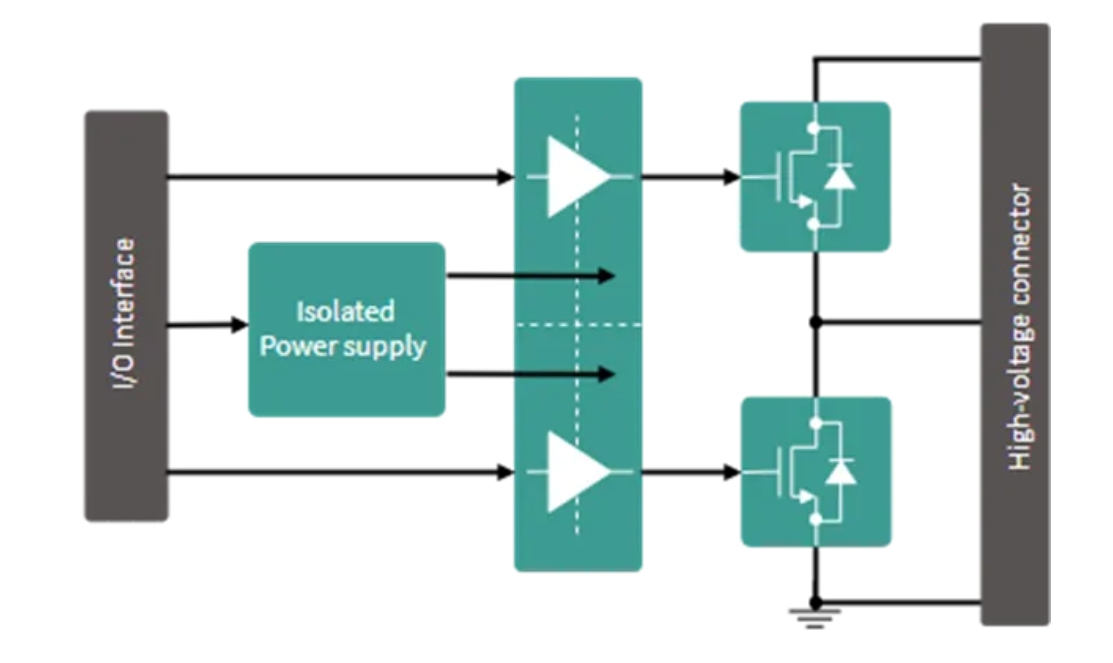

该评估板用于评估半桥电路中的1ED314xMC12H隔离栅极驱动器IC。
该电路板包括两个1ED314xMC12H隔离栅极驱动器，两个IMZA120R020M1H CoolSiC™ 1200V SiC沟槽SiC MOSFET。评估板由采用EiceDRIVER™ Power 2EP130R变压器驱动器IC的电气隔离板载电源供电。通过更换栅极驱动器IC，该电路板可用于评估1ED314xMC12H系列的其他IC。
■ EVAL-1ED3142MC12HSIC：1ED3142MC12H评估板-6.5A、5.7kV（rms）单通道隔离栅极驱动器，带独立输出和12.5V UVLO；
■ EVAL-1ED3144MC12HSIC：1ED3144MC12H评估板-6.5A、5.7kV（rms）单通道隔离栅极驱动器，UVLO参考地为GND2，12.5V UVLO；
■ EVAL-1ED3145MC12HSIC：1ED3145MC12H评估板-6.5A、5.7kV(rms)单通道隔离栅极驱动器，带可调UVLO。
■ 1ED3142MC12H
■ 1ED3144MC12H
■ 1ED3145MC12H
■ IMZA120R020M1H
■ 2EP130R
■ 碳化硅半桥电路
■ 1200V 20mΩ SiC MOSFET IMZA120R020M1H
■ 6.5A、5.7kV（rms）单通道隔离栅极驱动器1ED314xMC12H
■ 2EP130R变压器驱动集成电路
■ 12.5/13.6V UVLO保护（带滞后）
■ 易于测量和设置
■ 带隔离电源
■ 可更换的功率开关
■ 机架式电源
■ 储能系统
■ 电动汽车充电
■ 通用驱动器
■ 电机控制和驱动
EVAL-1ED3142MC12H-SIC
EVAL-1ED3144MC12H-SIC
EVAL-1ED3145MC12H-SIC
■ Altium PCB设计文件
■ Gerber PCB工艺文件
■ 材料清单
■ PDF版本原理图
■ PDF版本PCB参考图
👇扫描下方二维码👇
了解更多产品信息！
