采用电平位移驱动器和碳化硅
SiC MOSFET交错调制图腾柱
5kW PFC评估板
电子设备会污染电网，导致电网失真，威胁着供电系统的稳定性和效率。
为此，电源设计中需要采用先进的功率因数校正（PFC）电路。PFC通过同步输入电流和电压波形来确保高功率因数。通过使用PFC，电源系统可以减少失真，保持稳定高效的供电。
EVAL-1EDSIC-PFC-5KW是用于5kW交错图腾柱PFC（功率因数校正）的完整系统解决方案。图腾柱PFC电路采用EiceDRIVER™ 1ED21271S65F和CoolSiC™ MOSFET IMBG65R022M1H。
测试结果显示，在230 VAC半负载条件下，功率达98.7%。
■ EVAL-1EDSIC-PFC-5KW
■ EiceDRIVER™ 1ED21271S65F驱动CoolSiC™ MOSFET
■ CoolSiC™ MOSFET IMBG65R022M1H
■ EiceDRIVER™ 2ED2182S06F驱动CoolMOS™
■ CoolMOS™ S7 SJ MOSFET 600V IPQC60R010S7
■ Controller:XMC™ 4200 Arm® Cortex®-M4
■ 辅助电源：ICE2QR2280G
■ 采用CoolSiC™和CoolMOS™的交错图腾柱设计，由电平位移驱动器驱动1ED21271驱动
■ 高压侧电源开关的硬件击穿保护
■ CCM图腾柱PFC
■ 提高性能和稳健性
■ 半负载时效率高达97.8%
■ 输入电压范围：100-240伏
■ 固定400V输出直流电压
■ 峰值电流限制50A
■ 高压侧驱动器集成保护
■ 高速直通保护
■ 创新的PFC级设计

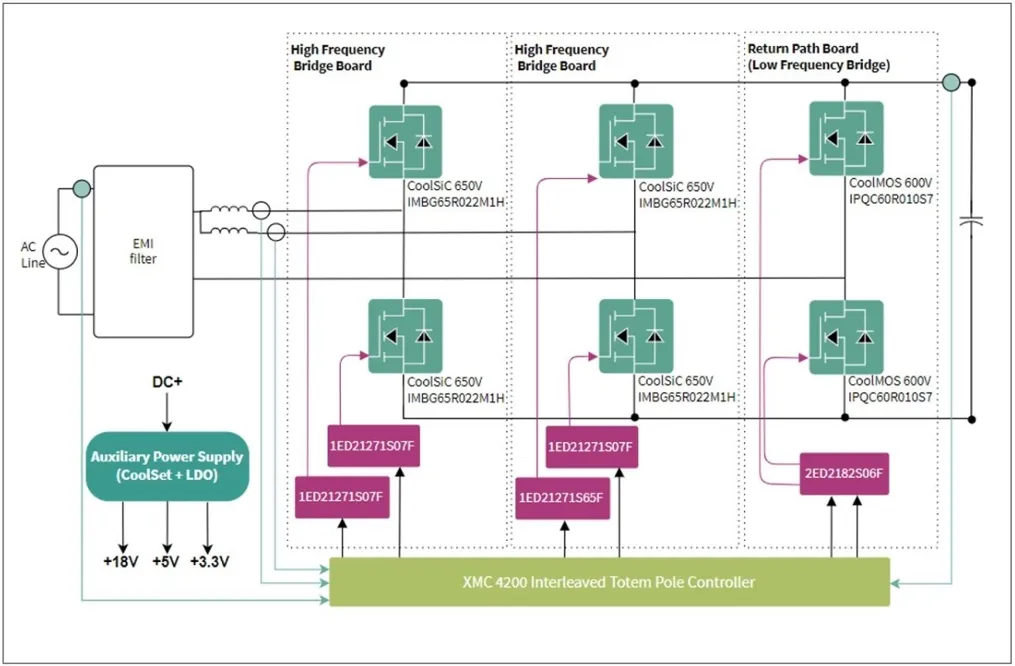

框图
