采用EconoDUAL™ 3的
250kW eCAV主驱功率单元
REF-CAV250KMT7INV是一款用于800V eCAV牵引系统的250kW三相逆变器主驱功率单元，它包括三个900A 1200V EconoDual™ 3 IGBT7功率模块、安装在功率模块上的三个独立栅极驱动器板（采用1ED3321MC12N EiceDRIVER™栅极驱动器和电流扩展电路）、安装在逆变器输出母线上的TLE4973霍尔电流传感器、专为模块设计的水冷板以及直流母线电容。
12
Mar . 2025
新品 | 采用EconoDUAL™ 3的250kW eCAV主驱功率单元（设计资料下载）
分享至
所用器件
■ FF900R12ME7
■ 1ED3321MC12N
■ TLE4973
BoM供下载
产品特点
■ 900A/1200V TRENCHSTOP™ IGBT7技术的EconoDUAL™ 3半桥功率模块
■ 使用带DESAT保护的隔离型EiceDRIVER™栅极驱动器，带有电流扩展
■ 安装在逆变器输出母线上的传感器XENSIV™隔离测量相电流
■ 隔离式NTC模块温度测量
应用价值
■ 通过系统解决方案快速进入市场
■ 在实际应用环境中轻松评估EconoDUAL™ 3模块性能
■ 先进的热管理理念和匹配的直流母线带来的设计优势
■ 专为EconoDUAL™ 3设计的水冷板
竞争优势
■ 设计非常紧凑：3个EconoDUAL™ 3实现250kW输出功率，功率密度约为28kW/L
■ 避免IGBT模块并联
■ 采用标准EconoDUAL™ 3模块化设计方法
■ 模块可扩展至900A电流
■ 可扩展栅极驱动和电流传感器产品组合

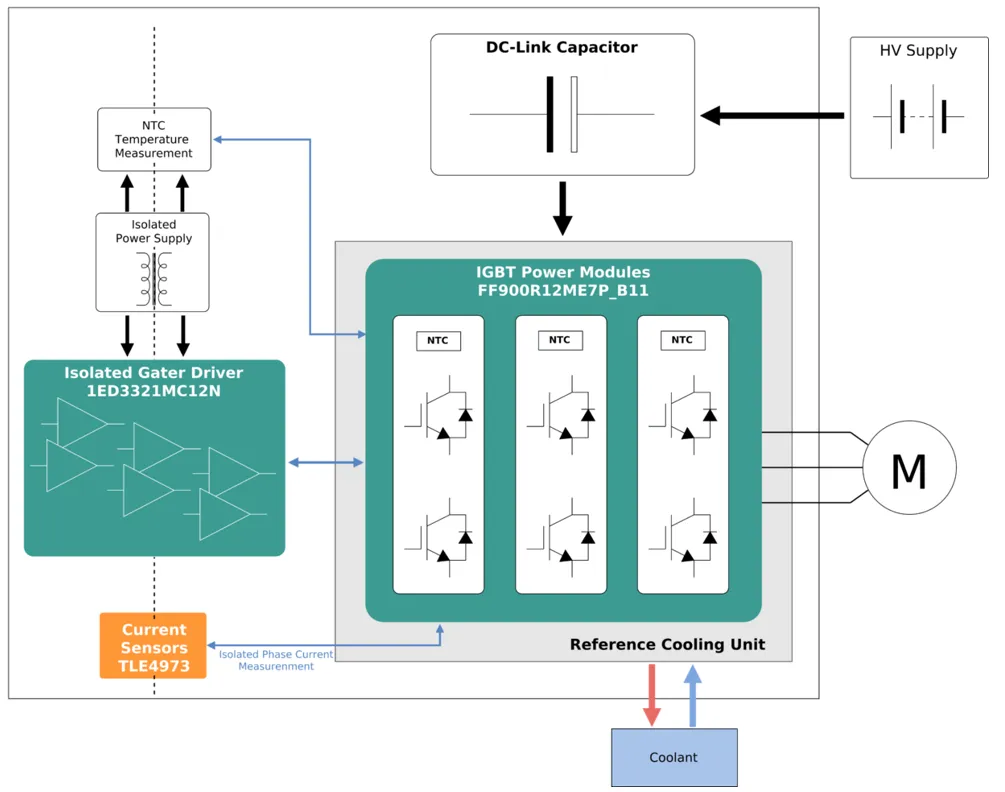

框图
