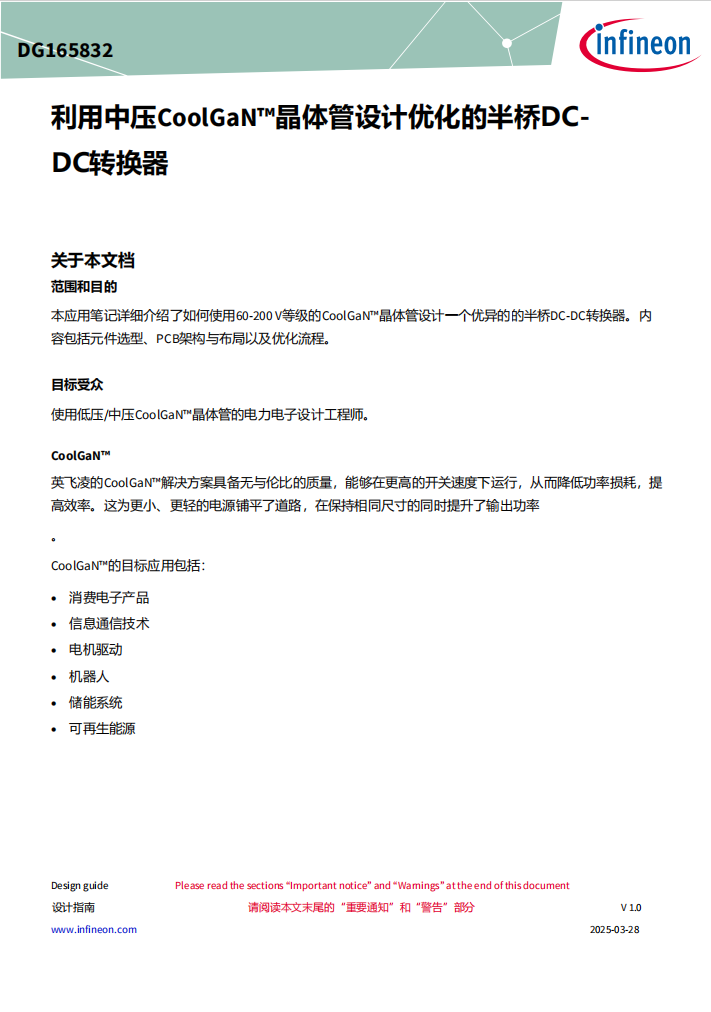

在当今快速发展的电子技术领域，电源转换效率和功率密度的提升一直是工程师们追求的目标。英飞凌的CoolGaN™晶体管以其卓越的性能，为实现这一目标提供了强大的支持。本应用手册将详细介绍如何利用60-200 V等级的CoolGaN™晶体管设计一个高效的半桥DC-DC转换器，帮助电力电子设计工程师在低压/中压应用中实现更高的效率和更小的尺寸。
12
May . 2025
英飞凌应用手册下载 | 基于中压CoolGaN™晶体管的高效半桥DC-DC转换器设计与优化
分享至
CoolGaN™ 丨 开启高效电源设计的新篇章
CoolGaN™是英飞凌推出的高性能氮化镓（GaN）晶体管解决方案。它能够在更高的开关速度下运行，显著降低功率损耗，提高电源转换效率。这意味着在相同的尺寸下，可以实现更高的输出功率，为更小、更轻的电源设计铺平了道路。CoolGaN™的目标应用广泛，涵盖了消费电子产品、信息通信技术、电机驱动、机器人、储能系统以及可再生能源等多个领域。
CoolGaN™的目标应用包括：
● 消费电子产品
● 信息通信技术
● 电机驱动
● 机器人
● 储能系统
● 可再生能源
设计指南丨四个关键步骤

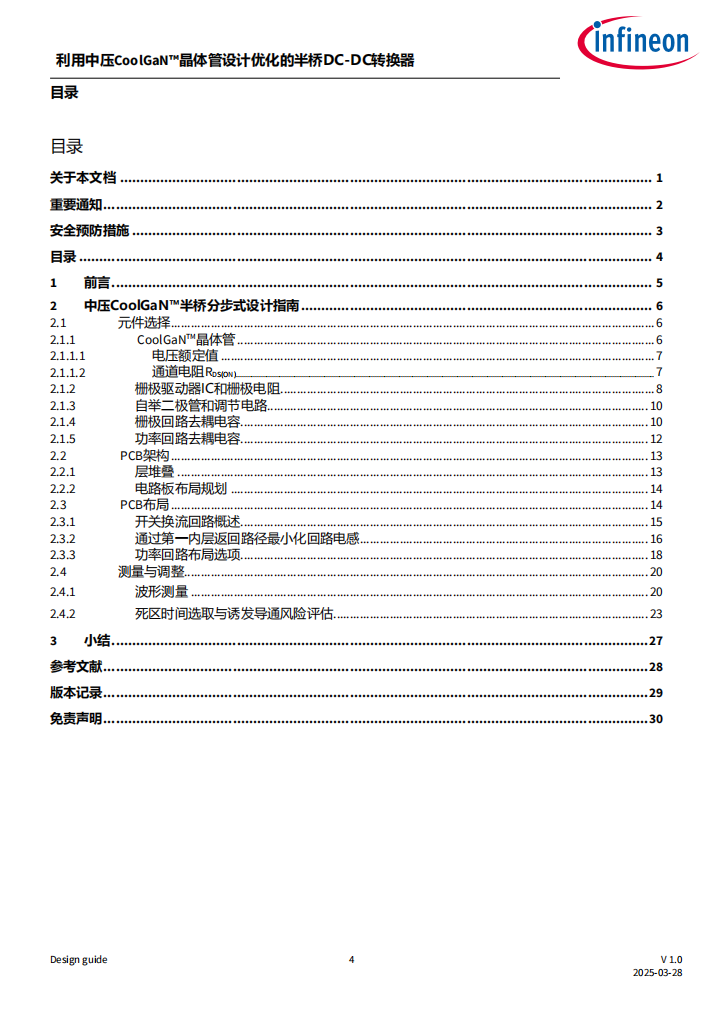

本应用手册分为四个部分，详细指导您如何使用CoolGaN™晶体管设计高效的半桥DC-DC转换器。

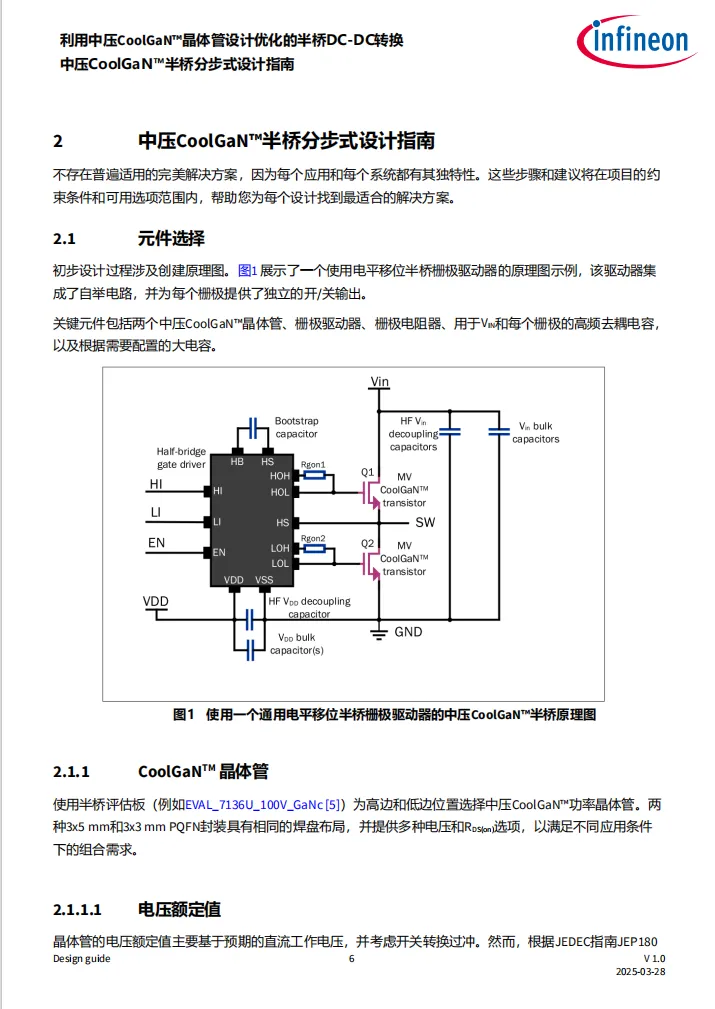

①元件选型：精准选择，奠定基础
元件选型是设计成功的关键第一步。本文提供了详细的元件选型策略和设计公式，帮助设计者理解每个元件在电路中的作用及其背后的原理。通过这些公式，设计者可以精确计算元件参数，确保设计的准确性和可靠性。
②PCB架构：规划先行，确保性能
PCB架构设计是整个设计过程中容易被低估的环节。从层间定义到电路板布局规划，这两个阶段对整个电路板甚至转换器的性能起着决定性作用。本文将指导您如何合理规划PCB架构，确保电路的稳定性和高效运行。
③PCB布局：细节优化，提升性能
PCB布局设计中，换流回路及相关电感的处理至关重要。减少寄生参数对于半桥的正确功能至关重要。本文通过清晰的示例，提供了大量关于如何优化PCB布局的建议，帮助设计者在细节上提升设计性能。
④测量与调整：验证设计，优化选择
测量与调整是设计过程中的最后一步，也是验证设计质量的关键环节。本文介绍了用于验证设计质量的测量技术，强调了正确测量技术的重要性。错误的测量技术可能导致对设计价值的错误结论。此外，本文还提供了如何在性能设计和鲁棒性设计之间进行选择的指导方向，帮助设计者在实际应用中找到最佳平衡点。
相信通过本文的指导，您将对如何利用CoolGaN™晶体管设计高效的半桥DC-DC转换器有了全面的了解。
CoolGaN™晶体管的高性能特性，结合本文提供的设计指南，将助力您在电力电子设计领域实现更高的效率和更小的尺寸。
文章来源：英飞凌官微
