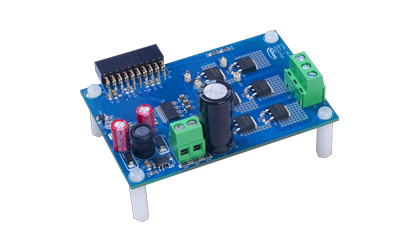

■  EVAL-6EDL04I065PR

■ 英飞凌薄膜-SOI技术

■ 最大阻断电压+650V

■ 输出源/灌电流+0.165A/-0.375A

■ 集成超快、低RDS(on)自举二极管

■ 六个驱动器均有独立的控制电路

■ 过流和欠压检测

■ 过电流检测后故障清除延迟可由外部编程

■ 出错时"关闭"所有开关

■ CMOS和LSTTL兼容输入（负逻辑）

■ 每相信号互锁，防止交叉导通

■ 集成的自举二极管可节省空间并降低物料清单成本

■ 快速准确的集成过流保护功能，与分立运算放大器元件解决方案相比可节省空间和成本，能有效保护功率开关

■ 与标准结隔离技术相比，英飞凌SOI技术可将电平位移损耗降低50%，从而实现更低温度下的运行和更高可靠性

■ 与标准结隔离相比，英飞凌SOI技术使桥臂输出对高达-100V的负瞬态电压不敏感，从而提高了稳健性和可靠性

■ TSSOP-25封装（去掉3个引脚的TSSOP-28）在小型集成电路封装实现足够的电气间隙/爬电距离

■ 集成自举二极管

■ 节省空间

■ 降低BOM成本

■ 针对VS引脚上的负瞬态电压，具有出色的坚固性和抗噪能力

■  Altium PCB设计文件

■  Gerber PCB工艺文件

■  材料清单

■  PDF版本原理图

■  大家电

■  制冷压缩机

■  空调机

■  风扇、水泵

■  电机驱动器

■  通用驱动器
